UT – Ultraschallverfahren

Ultraschallprüfung

Die Ultraschallprüfung ist ein akustisches Verfahren zum Auffinden von Materialfehlern, bei welchem Ultraschall verwendet wird. Sie gehört zu den zerstörungsfreien Prüfmethoden. Dadurch lassen sich Bauteile auch im eingebauten Zustand prüfen, z. B. die Tragelemente eines Flugzeuges.

Wie alle Prüfverfahren ist auch die Ultraschallkontrolle genormt und wird nach Richtlinien durchgeführt. Dabei wird auf der Oberfläche des Werkstückes ein Koppelmittel (z.B. Kleister (Lösung), Gel, Wasser oder Öl) aufgetragen. Mittels eines Prüfkopfes, welcher Ultraschall von 0,2 bis 50 MHz aussendet und empfängt, wird die zu prüfende Oberfläche abgefahren. Dieses kann manuell, mechanisiert oder automatisch (innerhalb der Fertigungsstraßen) erfolgen. Bei letzteren wird zwecks Übertragung des Schallsignals das Prüfstück oft in eine geeignete Flüssigkeit getaucht (Tauchtechnik), oder definiert benetzt.

Änderungen der akustischen Eigenschaften an Grenzflächen (z.B. ein Lunker (Hohlraum), ein Einschluss, ein Riss oder eine andere Trennung im Gefüge) im Inneren des zu prüfenden Teils reflektieren den Schallimpuls und senden diesen an den Schwinger im Prüfkopf, der sowohl als Sender wie auch als Empfänger fungiert, zurück. Die vergangene Zeit zwischen Senden und Empfangen lässt die Berechnung des Weges zu (Impuls-Echo-Verfahren). Anhand der gemessenen Zeitdifferenz wird ein Signalbild erzeugt und auf einem Monitor sichtbar gemacht. Anhand dieses Bildes kann die Lage bestimmt und die Größe der Ungänze durch vergleichen mit einem Ersatzreflektor (Flachbodenbohrung (Kreis-Scheiben-Reflektor), Nut, Querbohrung) abgeschätzt werden.

Ultraschall Wanddicken Messgeräte zeigen die Wanddicke nach passender Kalibrierung als dezimale Größe an.

Anwendung

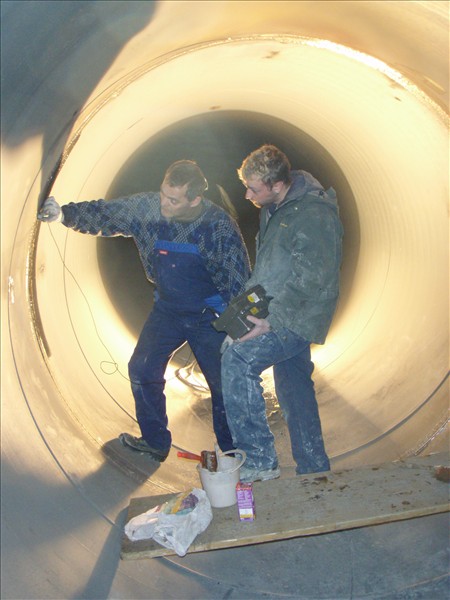

Die Ultraschallprüfung ist ein geeignetes Prüfverfahren bei schallleitfähigen Werkstoffen (dazu gehören die meisten Metalle) zur Auffindung von inneren und äußeren Fehlern, z. B. bei Schweißnähten, Schmiedestücken, Guss, Halbzeugen oder Rohren. Verlegte Eisenbahnschienen werden routinemäßig von Prüfzügen geprüft. Die Auffindung von äußeren (Oberflächen-) Fehlern ist vor allem bei Teilen wichtig, bei denen die andere, meistens innere Oberfläche nicht zugänglich ist.

Verfahren

Es werden zwei grundsätzliche Verfahren angewendet:

1) Das Reflexionsschallverfahren (auch Impuls-Echo-Verfahren)

Die kleinste Ungänze, die dargestellt werden kann, ist größer als die halbe Wellenlänge des Schalls, die abhängig von der Schallgeschwindigkeit des Materials und der Frequenz des Prüfkopfes ist. Bei einer Frequenz von 4 MHz kommt man in Stahl auf rund 0,7 mm. Die Frequenzhöhe kann nicht unbegrenzt gesteigert werden, weil die Korngrenzen des Gefüges zu Streuung und Absorption führen und somit sich die Eindringtiefe verringert. Je gröber die Kristallbildung in z.B. Stahlguss ist, umso langwelliger muss die Schallfrequenz gewählt werden. Bei Gusseisen und Austenit ist in der Regel die Prüfbarkeit sehr eingeschränkt. Die größten Materialstrecken, die üblicherweise bei der Impuls-Echomethode geschallt werden, liegen bei 5 m, was einem Schallweg von 10 m entspricht. Die kleinste Auflösung wäre die Wanddickenmessung einer Rasierklinge mit einem 50-MHz-Prüfkopf.

2) Das Durchschallungsverfahren

Dieses Verfahren beinhaltet zwei Prüfköpfe, die an demselben Ultraschallgerät angeschlossen sind. Ein Prüfkopf sendet den Impuls, der andere empfängt den Impuls an der genau gegenüber liegenden Seite des Prüfstücks. Diese Methode ist sehr speziell und wird meistens für die Prüfung auf Doppelungen angewendet. Als Beispiel für die Kombination von Tauchtechnik Prüfung und Durchschallung kann die Squirter-Technik dienen. Die beiden Prüfköpfe liegen nicht direkt auf dem Prüfstück, sondern in einigen Zentimetern Abstand und werden nur durch Wasser gekoppelt. Verwendung findet diese Technik z. B. bei Airbus in der groß- flächigen CFK/GFK Prüfung von Leitwerkskomponenten.

Sonderprüfverfahren

Es existieren ca. vierzig verschiedene sogenannte Sonderprüfverfahren und jährlich kommen einige Neue hinzu. Unter Sonderprüfung versteht man die Nutzung der Schallwirkung in Werkstoffen außerhalb der "klassischen" Verfahren. Bedeutende Verfahrenszweige sind Phased Array, TOFD usw. Mitunter unterscheiden sich die Verfahren nur in der Aufbereitung der Signale.
